CH-1212GFQ CH-1225GFQ CH-2415GFQ

CH-1212GFQ/CH-1225GFQ充電器の特徴●すぐれ者プログラム充電器◎並列運転時に2台の動作が連動するようになりました。(要専用の別売ケーブル)◎電源ON時の初動30分吸収充電動作のON/OFFが可能となりました。ONではGFPシリーズと同じ動作、OFFではGTP以前の動作となります。○オプションの温度センサー「TEMP-103」を使用して2つのバッテリーを監視することができます。1つは従来のバッテリー温度による充電電圧の補正+高温による出力遮断、1つはバッテリー温度高温による出力遮断機能により安全な充電システムの構築が可能となります。○低ノイズ特性なため、ほとんどの電子機器に影響を与えません。○充電電圧2種をディップ・スイッチにより選択可能なため、バッテリー入れ替え時の選択肢が多くなります。○動作可能温度範囲が広く、多様な場所で使用できます。○本体の外部制御端子を使用すると、遠隔での充電出力ON/OFFや状況のLEDを引き出すことができます。○逆接保護○三段階充電○充電電流量により自動で充電電圧を切り替えており、全自動となっています。また、負荷を使用しながらでも過充電にならないための充電動作も、モードの切り替えで対応しています。さらに、タイマーによるバルク充電終了機能もあり、多機能充電器となっています。○出力電圧の高い高電圧タイプもオプションで対応しています。○RoHS対応○PSE適合○

zoom
CH-1212GFQ CH-1225GFQ CH-2415GFQ
CH-1212GFQ CH-1225GFQ CH-2415GFQ


型名最終(BULK)充電電圧維持(FLOAT)充電電圧

CH-1212GFQ
CH-1225GFQ
CH-2415GFQ

13.9V / 14.4V(標準品)
14.8V / 15.5V(高電圧品)※1
13.9V / 14.4V(標準品)
14.8V / 15.5V(高電圧品)※2
27.8V / 28.8V(標準品)
29.6V / 31.0V(高電圧品)※2

13.4V(標準品)
13.5V(高電圧品)

26.8V(標準品)
27.0V(高電圧品)

CH-1212GFQ / CH-1225GFQ/ CH-2415GFQ
充電器の特徴

●すぐれ者プログラム充電器
◎鉛またはリチウム電池にも対応致します。
◎並列運転時に2台の動作が連動するようになりました。(要専用の別売ケーブル)
◎電源ON時の初動30分吸収充電動作のON/OFFが可能となりました。ONではGFPシリーズと同じ動作、OFFではGTP以前の動作となります。

○オプションの温度センサー「TEMP-103」を使用して2つのバッテリーを監視することができます。1つは従来のバッテリー温度による充電電圧の補正+高温による出力遮断、1つはバッテリー温度高温による出力遮断機能により安全な充電システムの構築が可能となります。
○低ノイズ特性なため、ほとんどの電子機器に影響を与えません。
○充電電圧2種をディップ・スイッチにより選択可能なため、バッテリー入れ替え時の選択肢が多くなります。
○動作可能温度範囲が広く、多様な場所で使用できます。
○本体の外部制御端子を使用すると、遠隔での充電出力ON/OFFや状況のLEDを引き出すことができます。
○逆接保護
○三段階充電
○充電電流量により自動で充電電圧を切り替えており、全自動となっています。また、負荷を使用しながらでも過充電にならないための充電動作も、モードの切り替えで対応しています。さらに、タイマーによるバルク充電終了機能もあり、多機能充電器となっています。
出力電圧の高い高電圧タイプもオプションで対応しています。
○RoHS対応
○PSE適合○


規格
*

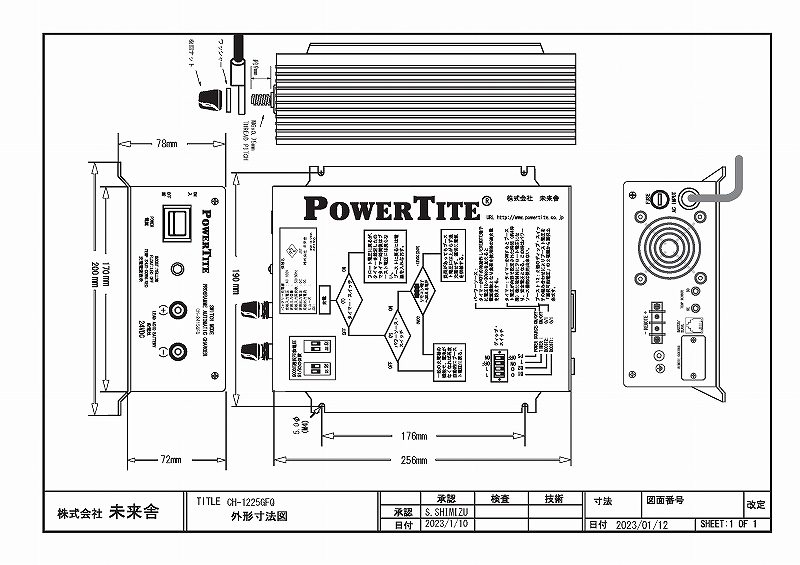

外形図
*
対応アクセサリー
*
型名CH-1212GFQCH-1225GFQCH-2415GFQ
入力電圧AC 90V - 132V
入力周波数50/60Hz
最終(BULK)充電電圧13.9V / 14.4V(標準品)
14.8V / 15.5V(高電圧品)※1
13.9V / 14.4V(標準品)
14.8V / 15.5V(高電圧品)※2
27.8V / 28.8V(標準品)
29.6V / 31.0V(高電圧品)※2
維持(FLOAT)充電電圧13.4V(標準品)
13.5V(高電圧品)
26.8V(標準品)
27.0V(高電圧品)
定格出力電流12.5A22.5A12.5A
動作温度範囲-15℃ - +55゚C
最大入力電力250VA450VA500VA
入力待機電流120mA200mA135mA
電源安定度±25mV(AC90V-132V)±100mV(AC90V-132V)
リップル・ノイズ25mV (rms)35mV (rms)
カット電流1.5A3.0A1.5A
効率<80%
温度センサー使用時の温度補正係数-20mV/℃
入出力絶縁100M Ω
入出力耐圧1000V
ヒューズDC 20A
AC 4A (4A250V)
DC 30A
AC 8A (8A250V)
DC 20A
AC 4A (4A250V)
寸法 (W x H x D)190x68x225mm200x78x256mm200x78x256mm
重量(約)1.6kg2.1kg2.1kg
備考※1…負荷10A時電圧※2…負荷20A時電圧
TEMP-103

TEMP-103

CH-GFPシリーズCH-GFQシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。 取り付けることで、電池の温度により充電電圧を補正、また電池温度が65℃になると充電出力を遮断する。TEMP-103の製品情報へ
CABLE-CHARGE-PARALLEL

CABLE-CHARGE-PARALLEL

2台のCH-GFQへ接続することで連動運転が可能になります。CABLE-CHARGE-PARALLELの製品情報へ
