PV-1212D1A PV-1230D1AB PV-2412D1AB
ソーラーコントローラーの特徴
〇LCD表示により当日の充電量が確認でき、また３色LEDにより、電池状態の監視が出来ます。
〇充電電圧/電池低電圧による負荷出力遮断および負荷出力再接続/夜間照明時間（10種類）が設定でき、高度な制御システムの構築が可能です。
〇電池および太陽電池パネルの逆接、負荷端子のショートによるコントローラーの保護がある為、安心して使用が可能です。
〇オプションの温度センサーを使用することでバッテリーの温度を監視し、充電電圧を制御します。
〇PWMマイコン制御により充電効率の向上及び過充電、過放電の保護を監視します。
〇充電方式はバルク、アブソーブ（吸収）、フロートの三段階自動制御機能があります。
■取扱説明書につきましては上記の「お問い合わせ」の「資料請求」よりご連絡いただくか、データベースサイト「IPROS特設サイト」(要登録)、あるいは製品情報検索サイト「製品ナビ」(要登録)よりダウンロードいただけます。
下記バナーはそれぞれのサイトリンクになっています。
| 型名 | PV-1212D1A | PV-1230D1AB | PV-2412D1AB |
|---|---|---|---|
| PV充電制御 | PWM方式 | ||
| 使用電池電圧 | DC12V系 | DC12V系 | DC24V系 |
| 最大太陽電池開放電圧 | 30.0V | 60.0V | |
| 最小太陽電池開放電圧 | 18.0V | 36.0V | |
| 最大太陽電池容量 | 200W | 500W | 400W |
| 定格充電電流 | 12A | 30A | 12A |
| 最大負荷出力 | 15A | 30A | 15A |
| 連続負荷電流 | 12A | 30A | 12A |
| 夜間検出電圧 | 3.5V# | 7.0V# | |
| バッテリー低電圧による負荷出力遮断電圧 | 11.5V# | 23.0V# | |
| バッテリー低電圧による負荷の遮断からの復帰電圧 | 12.8V# | 25.6V# | |
| 調整可能範囲（FLOAT電圧） | 12.0V - 16.5V | 24.0V - 33.0V | |
| 調整可能範囲（BULK電圧） | 12.0V - 16.5V | 24.0V - 33.0V | |
| 調整可能範囲（LVR=低電圧復帰電圧） | 10.5V - 16.0V | 21.0V - 32.0V | |
| 調整可能範囲（LVD=低電圧遮断電圧） | 9.5V - 15.0V | 19.0V - 30.0V | |
| 調整可能範囲（SUNSET=夜間検出電圧） | 3.0V - 8.0V | 6.0V - 16.0V | |
| 温度センサー使用時の温度補正係数 | -30mV/℃ | -60mV/℃ | |
| 動作温度 | -20℃ - +50℃ (-10℃以下および+40℃以上参考値) | ||

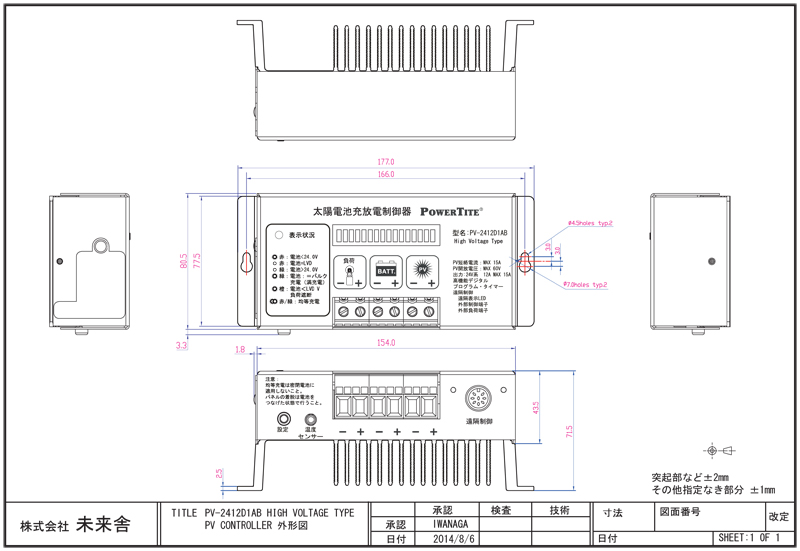

| 寸法 (W x H x D) | 177x45.5x84.3mm | 177x71.5x83.8mm | |
| 重量 ( 約) | 0.47kg | 0.92kg | |
| 注釈 | (#)印は出荷時設定 | ||
| BULK充電電圧 | 14.0V# | 28.0V# | |
| FLOAT充電電圧 | 13.4V# | 26.8V# | |
PDFをダウンロード
 | TEMP-103 | CH-GTPシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。 取り付けることで、電池の温度により充電電圧を補正する。 | TEMP-103の製品情報へ |
