PV-12M40A

●本コントローラーは、ＭＰＰＴ(最大電力点追跡)を採用しています。「ＭＰＰＴ」は、ソーラーパネルの最大電力点をリアルタイムで正確に追跡し、太陽エネルギーの最大エネルギーを得ることができます。◎ＭＰＰＴ方式のコントローラー◎３種類の鉛とリチウムイオンバッテリーに対応◎３種類の鉛とリチウムイオンバッテリーに対応－鉛（密閉/解放/ゲル）－リン酸鉄リチウムイオン◎鉛/リチウムイオンそれぞれユーザー設定が可能◎広範囲の電圧のパネルに対応※パネル電圧最大150V◎最大充電電流を変更可能◎満充電設定条件を変更可能◎鉛バッテリーの高温/低温保護⋆1◎各種保護機能過電圧/過電流/過負荷/過温度/短絡◎各種通信制御に対応◎高温時ディレーティング動作◎高品質アルミニウムラジエーター装備◎Bluetooth通信に対応（オプション）モバイルアプリを通じて製品の動作状況/リアルタイムデータ/障害状況を表示できます。⋆1保護は100%保証するものではありません

zoom
PV-12M40A



型名使用電池電圧

PV-12M40A

12V / 24V
※自動または設定変更可能

本コントローラーは、ＭＰＰＴを採用しています。
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。

◎高電圧/広範囲のソーラーパネルに対応
　※パネル最大開放電圧　150V
◎３種類の鉛とリチウムイオンバッテリーに対応
　－鉛（ 密閉 / 解放 / ゲル ）
　－リン酸鉄リチウムイオン
◎鉛/リチウムイオンそれぞれユーザー設定可能
◎最大充電電流を変更可能
◎満充電設定条件を変更可能
◎鉛バッテリーの高温 / 低温保護　⋆1
◎保護機能　過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
◎通信制御に対応
◎高温時ディレーティング動作
◎放熱効果の非常に高いアルミ放熱板装備
⋆1 保護は100%保証するものではありません 　

規格
*

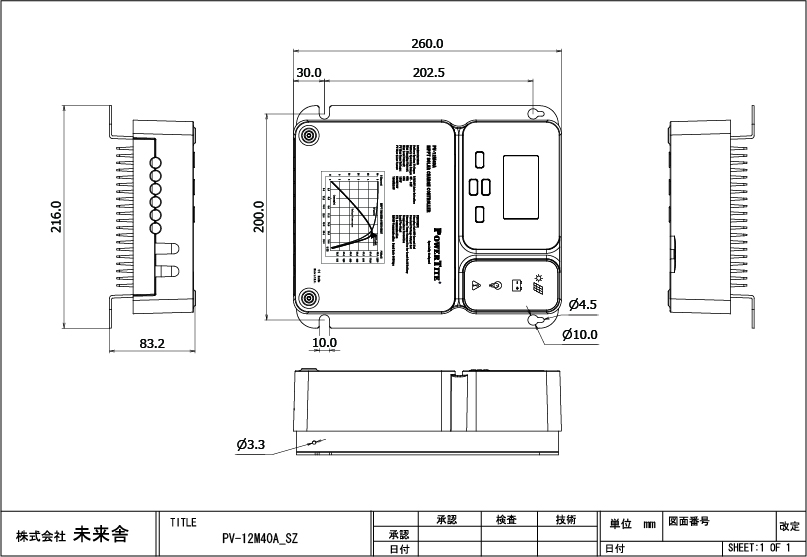

外形図
*
型名PV-12M40A
PV充電制御MPPT
使用電池電圧12V / 24V
※自動または設定変更可能
最大太陽電池開放電圧150V
最小太陽電池開放電圧12V : 17V / 24V : 32V
最大太陽電池容量12V : 520W / 24V : 1040W
定格充電電流40A
最大負荷出力40A
夜間検出電圧5V
調整可能範囲 : 5V - 11V
バッテリー低電圧による負荷出力遮断電圧10.6V
バッテリー低電圧による負荷の遮断からの復帰電圧12V : 12.6V / 24V : 25.2V
動作温度-35℃ － 65℃ ( 低減特性 )
寸法 (W x H x D)216.0 × 83.2 × 260.0
重量 ( 約)約 2.3 kg
注釈防水規格 IP32
バッテリーの動作電圧範囲8 － 32V
バッテリーの種類　　鉛バッテリーリチウムバッテリー
バッテリータイプ　　　密閉型　　（SLD）　解放（液浸）型　　　（FLD）　ゲル型　（GEL）　ユーザー設定(USE)　　　　リン酸鉄　　　（LI）　　　ユーザー設定(USE LI)　　　　
BULK充電電圧12V /14.4V
24V /28.8V		12V /14.6V
24V /29.2V		12V /14.2V
24V/28.4V		12V /9 -17V
24V /18 -34V		12V /14.4V
24V /28.8V		12V /9 -17V
24V /18 -34V
FLOAT充電電圧12V /13.8V
24V /27.6V		12V /9 -17V
24V /18 -34V		12V /14.4V
24V /28.8V		12V /9 -17V
24V /18 -34V
