PV-12MG10

<h3class="h3productitm">MPPT方式ソーラー・コントローラー</h3><pclass="productitmdesc">本コントローラーは、ＭＰＰＴを採用しています。<BR>ソーラーパネルの最大電力点をリアルタイムで正確に追従し、最大エネルギーを得ることができます。<BR><BR>◎高電圧/広範囲のソーラーパネルに対応<BR>・パネル動作電圧17V/(32V)～55V<BR>・パネル最大開放電圧60V<BR>◎３種類の鉛とリチウムイオンバッテリーに対応<BR>－鉛（密閉/解放/ゲル）<BR>－リン酸鉄リチウムイオン<BR>◎12V/24Vのバッテリーに使用可能<BR>◎鉛/リチウムイオンそれぞれユーザー設定可能<BR>◎最大充電電流を変更可能<BR>◎満充電設定条件を変更可能<BR>◎鉛バッテリーの高温/低温保護⋆1<BR>◎各種保護機能⋆1逆接続/過電圧/過電流/過負荷/過温度/短絡<BR>◎通信制御に対応<BR>◎高温時ディレーティング動作<BR>◎放熱効果の非常に高いアルミ放熱板装備<BR>◎Bluetooth通信に対応（オプション）<BR>モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。<spanstyle="font-size:x-small;">⋆1<BR>保護は100%保証するものではありません</span></p>

zoom
PV-12MG10



型名使用電池電圧

NEW　PV-12MG10

12V / 24V
※以下 12Vの値 / 24Vの値 と記載します

MPPT方式ソーラー・コントローラー 10A
PV-12MG10の特徴

本コントローラーは、ＭＰＰＴを採用しています。
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。

◎定格充電電流 10A
◎12V/24V 自動検出
◎高電圧/広範囲のソーラーパネルに対応
・パネル動作電圧 17V/32V～55V
・パネル最大開放電圧　60V
◎３種類の鉛とリチウムイオンバッテリーに対応
　－鉛（ 密閉 / 開放 / ゲル ）
　－リン酸鉄リチウムイオン
◎鉛/リチウムイオンそれぞれユーザー設定可能
◎最大充電電流を変更可能
◎満充電設定条件を変更可能
◎オプションの温度センサー(TEMP-500)で鉛バッテリーの高温 / 低温保護
◎各種保護機能　逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
◎通信制御に対応
◎放熱効果の非常に高いアルミ放熱板装備
◎Bluetooth通信に対応（オプション）
　モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。


■取扱説明書につきましては上記の「お問い合わせ」の「資料請求」よりご連絡いただくか、データベースサイト「IPROS特設サイト」(要登録)、あるいは製品情報検索サイト「製品ナビ」(要登録)よりダウンロードいただけます。
下記バナーはそれぞれのサイトリンクになっています。
http://www.powertite.co.jp/pic/ori/2019020717380710.jpg 　http://www.powertite.co.jp/pic/ori/2019020817482210.jpg


規格
*

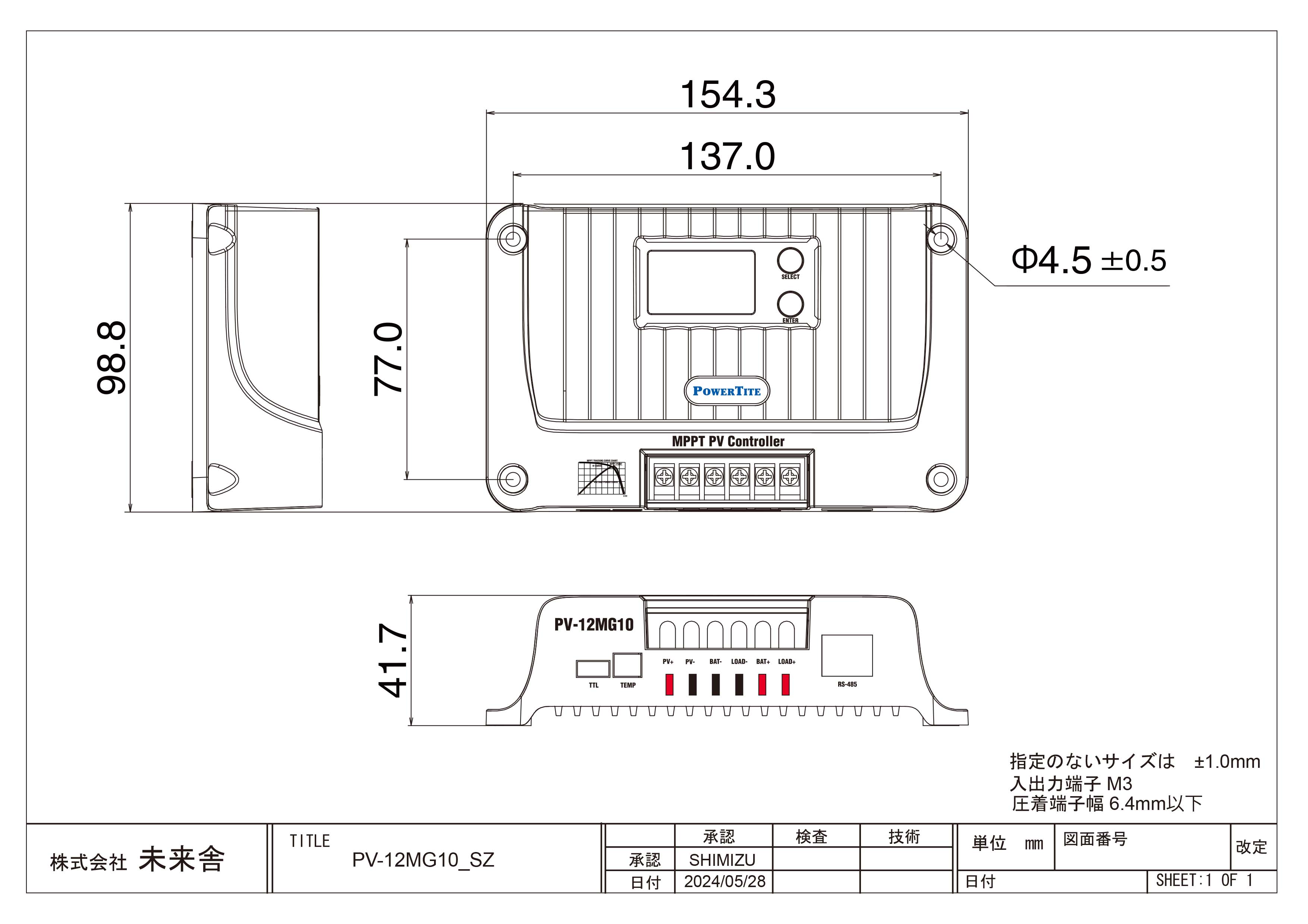

外形図
*
対応アクセサリー
*
型名NEW　PV-12MG10
PV充電制御MPPT
使用電池電圧12V / 24V
※以下 12Vの値 / 24Vの値 と記載します
待機電流10ｍA　以下
PVパネル最大電力130W　/　260W
PVパネル電圧最大 55V 　 復帰 50V
PVパネル最大開放電圧60V
MPPT動作電圧（充電電圧　+2V） ～ 45V
MPPT効率>99%
充電変換効率85% ～ 98％
定格負荷電流10A
負荷動作モード常時動作、夜間動作、検査用
夜間動作は、遅延、時間制限可能
定格充電電流10A
動作温度-35℃　～　65℃
冷却モード自然冷却
寸法 (W x H x D)154.3 × 41.7×　98.8 mm
重量 ( 約)約0.35kg
防水規格IP32
バッテリーの動作電圧範囲8.0V　～　32.0V
バッテリーの種類　　鉛バッテリーリチウムバッテリー
バッテリータイプ　　密閉開放（液浸）ゲルユーザー設定リン酸鉄ユーザー設定
ブースト電圧14.4V/
28.8V		14.6V/
29.2V		14.2V/
28.4V		9V～17V/
18V～34V		14.4V/
28.8V		9V～17V/
18V～34V
フロート電圧13.8V / 27.6V9V～17V/
18V～34V		-
