PV-12MG20B
MPPT方式ソーラー・コントローラー本コントローラーは、ＭＰＰＴを採用しています。ソーラーパネルの最大電力点をリアルタイムで正確に追従し、最大エネルギーを得ることができます。◎高電圧/広範囲のソーラーパネルに対応・パネル動作電圧17V/(32V)～55V・パネル最大開放電圧60V◎３種類の鉛とリチウムイオンバッテリーに対応－鉛（密閉/解放/ゲル）－リン酸鉄リチウムイオン◎12V/24Vのバッテリーに使用可能◎鉛/リチウムイオンそれぞれユーザー設定可能◎最大充電電流を変更可能◎満充電設定条件を変更可能◎鉛バッテリーの高温/低温保護⋆1◎各種保護機能⋆1逆接続/過電圧/過電流/過負荷/過温度/短絡◎通信制御に対応◎高温時ディレーティング動作◎放熱効果の非常に高いアルミ放熱板装備◎Bluetooth通信に対応（オプション）モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。⋆1保護は100%保証するものではありません
 | PV-12MG20B | |
| 型名 | 使用電池電圧 |
|---|---|
NEW PV-12MG20B | 12V / 24V |
MPPT方式ソーラー・コントローラー 20A
PV-12MG20Bの特徴
本コントローラーは、ＭＰＰＴを採用しています。
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、
最大エネルギーを得ることができます。
◎定格充電電流 20A
◎12V/24V 自動検出
◎高電圧/広範囲のソーラーパネルに対応
・パネル動作電圧 17V/32V～55V
・パネル最大開放電圧 60V
◎３種類の鉛とリチウムイオンバッテリーに対応
－鉛（ 密閉 / 開放 / ゲル ）
－リン酸鉄リチウムイオン
◎鉛/リチウムイオンそれぞれユーザー設定可能
◎最大充電電流を変更可能
◎満充電設定条件を変更可能
◎オプションの温度センサー(TEMP-500)で鉛バッテリーの高温 / 低温保護
◎各種保護機能 逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
◎通信制御に対応
◎放熱効果の非常に高いアルミ放熱板装備
◎Bluetooth通信に対応
モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。
| 型名 | NEW PV-12MG20B | |||||
|---|---|---|---|---|---|---|
| PV充電制御 | MPPT | |||||
| 使用電池電圧 | 12V / 24V ※以下 12Vの値 / 24Vの値 と記載します | |||||
| 待機電流 | 10ｍA 以下 | |||||
| PVパネル最大電力 | 260W / 520W | |||||
| PVパネル電圧 | 最大 55V 復帰 50V | |||||
| PVパネル最大開放電圧 | 60V | |||||
| MPPT動作電圧 | （充電電圧 +2V） ～ 45V | |||||
| MPPT効率 | >99% | |||||
| 充電変換効率 | 85% ～ 98％ | |||||
| 定格負荷電流 | 20A | |||||
| 負荷動作モード | 常時動作、夜間動作、検査用 夜間動作は、遅延、時間制限可能 | |||||
| 最大太陽電池開放電圧 | 60V | |||||
| 定格充電電流 | 20A | |||||
| 動作温度 | -35℃ ～ 65℃ | |||||
| 冷却モード | 自然冷却 | |||||

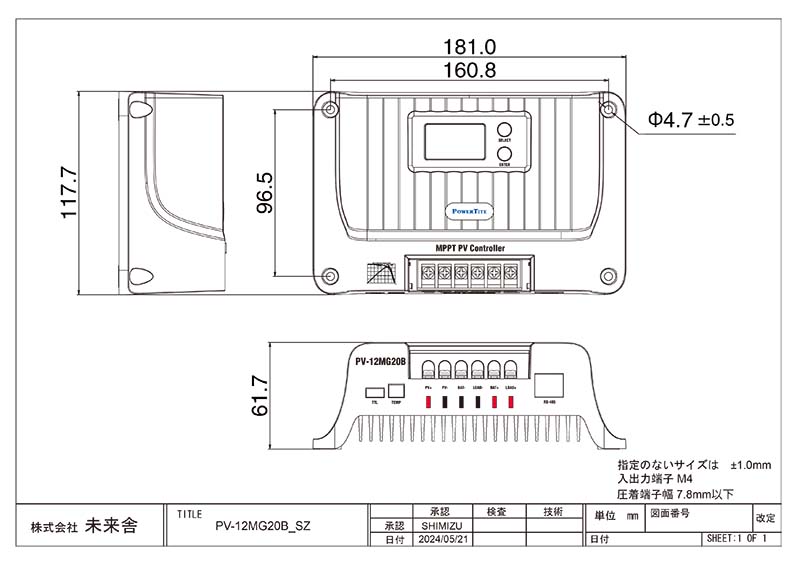

| 寸法 (W x H x D) | 181.0 × 61.7× 117.7 mm | |||||
| 重量 ( 約) | 0.65㎏ | |||||
| 防水規格 | IP32 | |||||
| Bluetooth通信 | 内蔵 | |||||
| バッテリーの動作電圧範囲 | 8.0V ～ 32.0V | |||||
| バッテリーの種類 | 鉛バッテリー | リチウムバッテリー | ||||
| バッテリータイプ | 密閉 | 開放（液浸） | ゲル | ユーザー設定 | リン酸鉄 | ユーザー設定 |
| ブースト電圧 | 14.4V/ 28.8V | 14.6V/ 29.2V | 14.2V/ 28.4V | 9V～17V/ 18V～34V | 14.4V/ 28.8V | 9V～17V/ 18V～34V |
| フロート電圧 | 13.8V / 27.6V | 9V～17V/ 18V～34V | - | |||
PDFをダウンロード | TEMP-500 | TEMP-500の製品情報へ |
