PV-12MG30B

MPPT方式ソーラー・コントローラー本コントローラーは、ＭＰＰＴを採用しています。ソーラーパネルの最大電力点をリアルタイムで正確に追従し、最大エネルギーを得ることができます。◎高電圧/広範囲のソーラーパネルに対応・パネル動作電圧17V/(32V)～55V・パネル最大開放電圧60V◎３種類の鉛とリチウムイオンバッテリーに対応－鉛（密閉/解放/ゲル）－リン酸鉄リチウムイオン◎12V/24Vのバッテリーに使用可能◎鉛/リチウムイオンそれぞれユーザー設定可能◎最大充電電流を変更可能◎満充電設定条件を変更可能◎鉛バッテリーの高温/低温保護⋆1◎各種保護機能⋆1逆接続/過電圧/過電流/過負荷/過温度/短絡◎通信制御に対応◎高温時ディレーティング動作◎放熱効果の非常に高いアルミ放熱板装備◎Bluetooth通信に対応モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。⋆1保護は100%保証するものではありません

zoom
PV-12MG30B



型名使用電池電圧

NEW　PV-12MG30B

12V / 24V
※以下 12Vの値 / 24Vの値 と記載します

MPPT方式ソーラー・コントローラー 30A
PV-12MG30Bの特徴

本コントローラーは、ＭＰＰＴを採用しています。
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。

◎定格充電電流 30A
◎12V/24V 自動検出
◎高電圧/広範囲のソーラーパネルに対応
・パネル動作電圧 17V/32V～95V
・パネル最大開放電圧　100V
◎３種類の鉛とリチウムイオンバッテリーに対応
　－鉛（ 密閉 / 解放 / ゲル ）
　－リン酸鉄リチウムイオン
◎12V/24Vのバッテリーに使用可能
◎鉛/リチウムイオンそれぞれユーザー設定可能
◎最大充電電流を変更可能
◎満充電設定条件を変更可能
◎オプションの温度センサー(TEMP-500)で鉛バッテリーの高温 / 低温保護
◎各種保護機能　逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
◎通信制御に対応
◎放熱効果の非常に高いアルミ放熱板装備
◎Bluetooth通信に対応
　モバイルアプリを通じて製品の動作状態/リアルタイムデータ/障害状況を表示できます。


規格
*

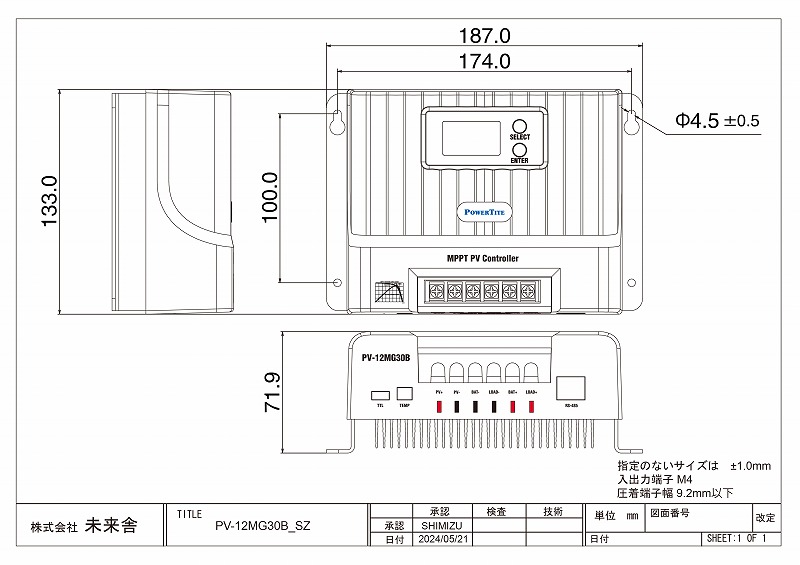

外形図
*
対応アクセサリー
*
型名NEW　PV-12MG30B
PV充電制御MPPT
使用電池電圧12V / 24V
※以下 12Vの値 / 24Vの値 と記載します
待機電流10ｍA　以下
PVパネル最大電力400W　/　800W
PVパネル電圧最大 95V 　 復帰 90V
PVパネル最大開放電圧100V
MPPT動作電圧（充電電圧　+2V） ～ 72V
MPPT効率>99%
充電変換効率85% ～ 98％
定格負荷電流20A
負荷動作モード常時動作、夜間動作、検査用
夜間動作は、遅延、時間制限可能
定格充電電流30A
動作温度-35℃　～　65℃
冷却モード自然冷却
寸法 (W x H x D)187.0 × 71.9×　133.0 mm
重量 ( 約)1.2kg
防水規格IP32
Bluetooth通信内蔵
バッテリーの動作電圧範囲8.0V　～　32.0V
バッテリーの種類　　鉛バッテリーリチウムバッテリー
バッテリータイプ　　密閉開放（液浸）ゲルユーザー設定リン酸鉄ユーザー設定
ブースト電圧14.4V/
28.8V		14.6V/
29.2V		14.2V/
28.4V		9V～17V/
18V～34V		14.4V/
28.8V		9V～17V/
18V～34V
フロート電圧13.8V / 27.6V9V～17V/
18V～34V		-
